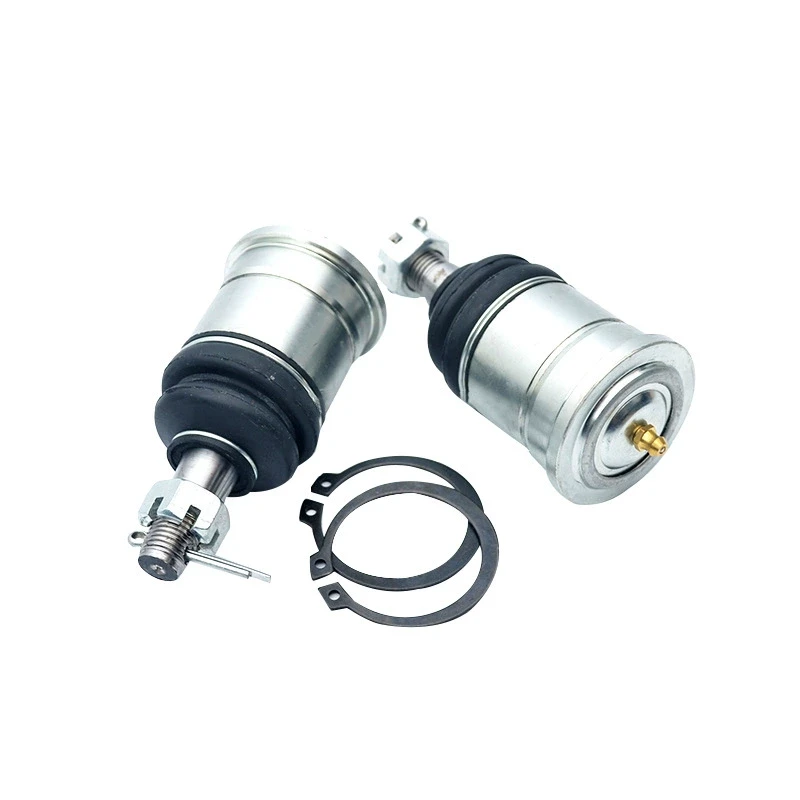

Die Präzisionsnabe der Einzelradaufhängung: Gewährleistet eine präzise Ausführung
Bei Huazhe bezeichnen wir das Kugelgelenk des oberen Querlenkers als „Präzisionsnabe“ der Einzelradaufhängung. Es wurde speziell für obere Aufhängungssysteme entwickelt und verbindet den oberen Querlenker mit dem Achsschenkel. Bei Fahrzeugen mit Einzelradaufhängung wirkt sich seine Leistung direkt auf die Lenkpräzision und Kurvenstabilität aus. Jedes Grad Lenkwinkel erfordert eine präzise Übertragung über dieses Gelenk.
Einer unserer Ingenieure, der eine sportliche Limousine fährt und die Aufhängungsgeometrie studiert, stellte fest: Nach dem Einbau unseres oberen Querlenker-Kugelgelenks erforderte das Navigieren in derselben Kurve deutlich weniger Lenkkorrekturen. Dies zeigt, dass die Präzision des Gelenks direkt den Bewegungspfad des Federungssystems bestimmt.
Wir verwenden hochwertigen Chrom--Molybdän-legierten Stahl. Die Kombination aus Chrom und Molybdän sorgt für eine hervorragende Ermüdungsbeständigkeit bei gleichzeitig hoher Festigkeit. Die Streckgrenze des Materials übersteigt 850 MPa, wodurch es den Belastungen der oberen Aufhängung und Stößen auf der Straße standhält und Verschleiß und Verformung bei langfristiger Nutzung widersteht.
Das Bauteil wird durch präzises Kaltschmieden und anschließende CNC-Bearbeitung hergestellt. Kaltschmieden gewährleistet eine hohe Dichte und Strukturkonsistenz, während die CNC-Bearbeitung die Präzision kritischer Abmessungen gewährleistet. Die Kugelgrößentoleranz wird innerhalb von ±0,015 mm kontrolliert, was eine äußerst hohe Präzision gewährleistet.
Hochpräzises Kugelschleifen, das in den Stufen Grob-, Halb- und Endbearbeitung durchgeführt wird, erzeugt eine Oberflächenrauheit von Ra 0,15 oder weniger -, die glatter als ein Spiegel ist. In Kombination mit Spezialfett weist das Gelenk einen minimalen Drehwiderstand und einen langsamen Verschleiß auf.
Die Kugeloberfläche ist für eine hervorragende Verschleißfestigkeit auf HRC 58–62 gehärtet, während der Kern robust bleibt und Stöße ohne Risse absorbiert. Die Oberfläche wird zusätzlich durch eine gleichmäßige, dichte elektrophoretische Beschichtung geschützt. Im Salzsprühnebeltest übersteht es 72 Stunden ohne Rotrost.
Dieses Kugelgelenk des oberen Querlenkers hat strenge Tests bestanden, die für Einzelradaufhängungssysteme entwickelt wurden:
2 Millionen Zyklen mit ±15 Grad Schwenkung, die eine Aufhängungsbewegung simulieren, mit einer Spieländerung unter 0,08 mm
1.000 Aufpralltests zur Simulation von Stößen und Schlaglöchern
Flexibilitätstest bei niedrigen Temperaturen bei -40 Grad für 24 Stunden, wobei das Drehmoment um weniger als 30 % ansteigt
Im Vergleich zu ähnlichen Produkten bietet es eine überlegene Materialstärke, Fertigungspräzision und eine gleichmäßigere Rotation und erreicht eine um mehr als 25 % längere Lebensdauer als der Branchendurchschnitt.
Wichtige Spezifikationen
|
Projekt |
Spezifikationen |
|
Produktname |
Gerades Kugelgelenk |
|
Anwendbare Modelle |
Pkw und SUVs (optimiert für Einzelradaufhängungssysteme) |
|
Körpermaterial |
Premium-Legierungsstahl aus Chrom-Molybdän |
|
Oberflächenbehandlung |
Härtebehandlung + elektrophoretische -Korrosionsschutzbeschichtung |
|
Dichtungsstruktur |
Integrierte Abdichtung + Hochleistungs-Staubschutzmanschette |
|
Kernfunktion |
Verbindet den oberen Querlenker mit dem Achsschenkel; Sorgt für eine präzise Kraftübertragung |
|
Hauptvorteile |
Präzise Verbindung, flexibel und verschleißfest; 25 % längere Lebensdauer |
|
Installationsmethode |
Direkter Ersatz für OEM-Teile; Keine Änderungen erforderlich |
